Disque aluminium White Peaks | Usinage dentaire CFAO 98 mm
Référence: DLG00ALU20

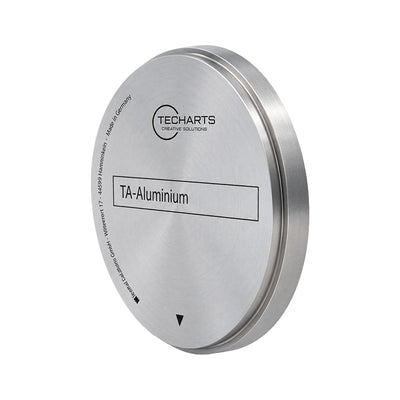

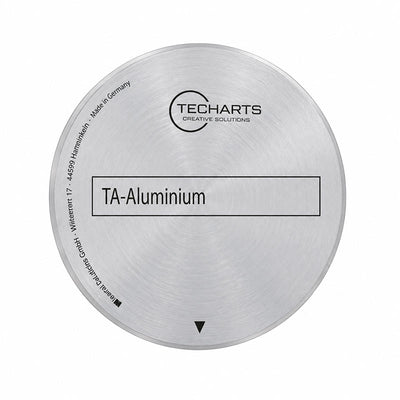

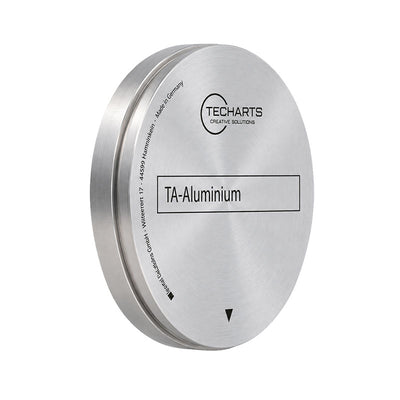

TA-Aluminium Whitepeaks – Disque Aluminium CAD/CAM Ø 98 mm
Le TA-Aluminium Whitepeaks est un disque en alliage d'aluminium facile à usiner destiné aux essais d'usinage, au prototypage, à la modélisation et à la réalisation de structures de vérification.
En laboratoire dentaire, il présente un intérêt particulier pour matérialiser et contrôler une conception CAD/CAM avant d'engager le matériau définitif.
Pour une barre ou une structure implantaire complexe, une pièce de vérification en aluminium peut ainsi être réalisée avant l'usinage définitif en titane ou dans un autre matériau approprié.
En cas de correction, le laboratoire intervient sur une pièce rapide et économique à usiner, plutôt que de devoir recommencer directement une structure définitive plus coûteuse.
Tester avant la fabrication définitive
Dans un flux de travail numérique, la conception CAO et la préparation FAO précèdent directement l'usinage.
Pour une structure complexe, notamment implantaire, une étape intermédiaire de vérification peut présenter un réel intérêt avant d'engager le disque définitif.
Le TA-Aluminium Whitepeaks permet de transformer rapidement la conception numérique en une véritable pièce métallique usinée pouvant être contrôlée physiquement.
Le laboratoire peut ainsi valider la conception et le résultat de l'usinage et effectuer, si nécessaire, les corrections avant de lancer la fabrication dans le matériau définitif.
Applications au laboratoire
- Essais de stratégies d'usinage.
- Prototypage CAD/CAM.
- Modélisation.
- Contrôle physique d'une conception CAO.
- Validation d'une géométrie avant fabrication définitive.
- Réalisation de structures métalliques de test.
- Réalisation de structures de vérification.
- Contrôle de barres et structures implantaires.
- Validation d'un flux de travail avant usinage définitif.
- Essais avant utilisation d'un matériau définitif plus coûteux.
Un intérêt particulier pour les barres et structures implantaires
Les restaurations implanto-portées étendues exigent une grande précision. Une structure qui paraît correcte dans le logiciel peut nécessiter une vérification physique de son adaptation avant la fabrication de l'armature définitive.
L'usinage d'une structure de vérification en aluminium permet de disposer d'une reproduction métallique physique de la conception numérique.
Cette étape est notamment intéressante pour les barres implantaires, bridges implantaires étendus et restaurations complètes sur implants.
La structure de test peut être contrôlée selon le protocole défini par le laboratoire et le praticien avant de valider la fabrication définitive.
Si une correction de conception est nécessaire, le fichier peut être modifié avant l'usinage de la structure définitive.
Pourquoi réaliser une structure de vérification en aluminium ?
Réduire le coût d'une reprise
Une erreur ou une modification découverte après l'usinage d'une structure définitive en titane peut entraîner la perte du matériau, du temps machine et une nouvelle fabrication.
L'aluminium permet d'effectuer cette étape de contrôle sur un matériau économiquement beaucoup plus adapté à un essai.
Usiner rapidement
Whitepeaks décrit le TA-Aluminium comme un alliage d'aluminium facile à usiner.
Cette caractéristique est particulièrement intéressante pour fabriquer rapidement une pièce de test ou un prototype.
Préserver le matériau définitif
Le disque de titane ou le matériau définitif n'est engagé qu'après validation de la conception et du travail.
Le laboratoire évite ainsi d'utiliser prématurément un matériau définitif plus coûteux pour une structure qui nécessite encore une validation.
Contrôler une véritable pièce usinée
Contrairement à une simple visualisation à l'écran, le prototype aluminium permet de disposer d'une structure métallique réelle issue du fichier CAO/FAO.
Le laboratoire peut ainsi contrôler physiquement le résultat obtenu avant de lancer l'usinage de la structure définitive.
Comment usiner le TA-Aluminium Whitepeaks ?
Pour un laboratoire qui n'a jamais usiné d'aluminium, la question de la stratégie d'usinage est naturellement importante.
L'aluminium s'usine généralement en utilisant comme base la même stratégie d'usinage que le titane.
Un laboratoire déjà équipé pour l'usinage du titane peut donc partir de cette stratégie pour réaliser ses premiers essais avec le TA-Aluminium.
Il est néanmoins recommandé de réaliser un premier test d'usinage et d'adapter, si nécessaire, les paramètres en fonction de la marque et du modèle de l'usineuse, du logiciel FAO, de la broche et des outils utilisés.
Chaque configuration machine / FAO / outils pouvant présenter ses propres particularités, le laboratoire reste responsable de la validation de ses paramètres d'usinage.
Exemple de protocole pour une structure implantaire
- Conception CAO : réalisation de la barre, du bridge ou de la structure dans le logiciel de conception.
- Préparation FAO : positionnement de la structure et préparation de la stratégie d'usinage.
- Usinage du TA-Aluminium : fabrication de la structure de test ou de vérification.
- Contrôle : vérification de la structure selon le protocole retenu par le laboratoire et le praticien.
- Correction éventuelle : modification de la conception ou du fichier de fabrication lorsqu'une correction est nécessaire.
- Nouvel essai si nécessaire : réalisation d'une nouvelle structure aluminium sans engager le matériau définitif.
- Validation : validation de la conception et de l'adaptation.
- Fabrication définitive : usinage de la structure dans le matériau définitif prévu.
TA-Aluminium ou usinage direct du matériau définitif ?
| Critère | TA-Aluminium Whitepeaks | Titane / matériau définitif |
|---|---|---|
| Utilisation | Test, prototypage, modélisation, vérification | Fabrication définitive |
| Usinabilité | Alliage facile à usiner | Dépend du matériau définitif |
| Intérêt économique pour un essai | Élevé | Engage directement le matériau définitif |
| Correction de conception | Possible avant fabrication définitive | Une correction peut nécessiter une nouvelle structure |
| Essais d'usinage | Oui – application indiquée par Whitepeaks | Possible mais consommation du matériau définitif |
| Prototypage | Oui – application indiquée par Whitepeaks | Peu pertinent pour un simple prototype |
| Essayage / vérification temporaire | Oui, avec retrait après contrôle | Selon le protocole du matériau concerné |
| Restauration définitive en bouche | Non | Oui si le matériau est destiné et qualifié pour cette indication |
Important – matériau de test et d'essayage uniquement
Le TA-Aluminium Whitepeaks est un matériau destiné aux essais d'usinage, au prototypage, à la modélisation et aux opérations temporaires de vérification.
Whitepeaks indique expressément que le TA-Aluminium n'est pas un dispositif médical.
Il ne doit donc en aucun cas être utilisé pour réaliser une restauration prothétique définitive, ni être laissé en bouche après la procédure d'essayage ou de vérification.
Lorsqu'une structure en aluminium est utilisée dans le cadre d'un contrôle clinique, sa présence en bouche doit être strictement limitée au temps nécessaire à l'essayage et à la vérification. La structure doit être retirée à l'issue du contrôle.
Les normes applicables aux matériaux métalliques destinés à la fabrication de restaurations dentaires définitives, notamment l'ISO 22674, définissent des exigences spécifiques pour les matériaux métalliques destinés à ces applications. Le TA-Aluminium Whitepeaks est commercialisé comme matériau de test et non comme matériau métallique pour restauration prothétique définitive.
Le TA-Aluminium ne doit jamais se substituer au matériau définitif prévu et validé pour la restauration.
Le choix du protocole d'essayage, la durée du contrôle, la validation clinique et le retrait de la structure relèvent de la responsabilité des professionnels intervenant dans la réalisation du traitement.
Massilia Dental décline toute responsabilité en cas d'utilisation du TA-Aluminium comme restauration définitive, de maintien prolongé ou permanent en bouche, ou d'utilisation contraire aux indications et précautions précisées sur cette fiche.
Caractéristiques du TA-Aluminium Whitepeaks
| Fabricant | Whitepeaks Dental Solutions |
|---|---|
| Produit | TA-Aluminium |
| Gamme | TechArts |
| Matériau | Alliage d'aluminium facile à usiner |
| Diamètre | Ø 98 mm |
| Format | System 98 avec épaulement périphérique |
| Épaisseurs proposées par Massilia Dental | 15 mm et 20 mm |
| Applications fabricant | Essais d'usinage, prototypage et modélisation |
| Usinage | Alliage facile à usiner |
| Base de stratégie d'usinage | Généralement la stratégie utilisée pour le titane, sous réserve d'essais et d'adaptations selon l'usineuse, la FAO et les outils |
| Dispositif médical | Non |
| Utilisation définitive en bouche | Non |
| Maintien permanent en bouche | Interdit |
Pour aller plus loin – littérature scientifique
L'utilisation de l'aluminium pour la réalisation de dispositifs de vérification en prothèse implantaire est décrite dans la littérature scientifique.
Ces publications concernent le principe de l'utilisation de structures ou dispositifs de vérification en aluminium et les protocoles de vérification implantaires.
Elles ne constituent pas des études cliniques du TA-Aluminium Whitepeaks et ne doivent pas être interprétées comme une validation de ce produit pour une restauration définitive.
Dispositif de vérification en aluminium – Papazian & Morgano
Papazian S. et Morgano S.M. ont décrit en 1998 l'utilisation d'aluminium pour fabriquer un dispositif de vérification destiné à une prothèse partielle fixe implanto-portée.
Les auteurs décrivent notamment l'intérêt d'obtenir une structure métallique rigide et difficile à déformer pendant les manipulations.
Accéder à la publication par son DOI
Modèles de travail et workflow numérique
Appiani A., Scattarelli P., Ori G., Noè G. et Gracis S. ont étudié la fiabilité des modèles de travail dans les workflows numériques appliqués notamment aux restaurations implanto-portées.
Consulter la publication – Working Models in the Digital Workflow: Are They Reliable?
Verification jigs – workflows analogiques et numériques
Une revue de la littérature consacrée aux dispositifs de vérification implantaires présente leur utilisation comme outils de contrôle dans les workflows analogiques et numériques.
Documents et ressources
Le TA-Aluminium appartient à la gamme TechArts Whitepeaks.
Whitepeaks le présente comme un matériau de test pour stratégies d'usinage réalisé dans un alliage d'aluminium facile à usiner, avec comme domaines d'application les essais d'usinage, le prototypage et la modélisation.
Le fabricant précise que le TA-Aluminium n'est pas un dispositif médical.
Produits complémentaires
Disque Titane Grade 5 CAD/CAM
Disque en titane Grade 5 pour l'usinage CAD/CAM de structures et de restaurations prothétiques définitives.
Disque Chrome-Cobalt CAD/CAM
Disque en alliage chrome-cobalt destiné à l'usinage CAD/CAM de structures prothétiques définitives.
Disques Zircone Audental CAD/CAM
Gamme de disques zircone Audental pour la fabrication CAD/CAM de restaurations prothétiques au laboratoire dentaire.
Conditionnement et livraison
Les disques TA-Aluminium Whitepeaks sont proposés à l'unité en diamètre Ø 98 mm.
Massilia Dental propose les épaisseurs 15 mm et 20 mm, particulièrement intéressantes pour les prototypes, structures de test et travaux de vérification CAD/CAM.
Chaque disque est fourni dans son conditionnement individuel Whitepeaks afin de le protéger pendant le transport et le stockage.
Questions fréquentes sur le TA-Aluminium Whitepeaks
À quoi sert le TA-Aluminium Whitepeaks ?
Whitepeaks destine le TA-Aluminium aux essais d'usinage, au prototypage et à la modélisation. En laboratoire dentaire, il peut notamment permettre de matérialiser une conception CAD/CAM avant d'engager le matériau définitif.
Pourquoi réaliser une structure de vérification en aluminium ?
L'aluminium permet de fabriquer rapidement une pièce métallique physique destinée au contrôle. Lorsqu'une correction est nécessaire, elle peut être effectuée avant d'engager le matériau définitif, notamment le titane.
Comment usiner le TA-Aluminium ?
L'aluminium s'usine généralement en prenant comme base la stratégie utilisée pour le titane. Un premier essai est recommandé afin d'adapter si nécessaire les paramètres à l'usineuse, au logiciel FAO et aux outils employés.
Peut-on utiliser le TA-Aluminium pour une structure de vérification implantaire ?
L'utilisation de structures en aluminium dans les procédures de vérification implantaire est décrite dans la littérature scientifique. Le TA-Aluminium Whitepeaks reste toutefois un matériau de test qui n'est pas un dispositif médical et ne doit pas être utilisé comme restauration définitive.
Le TA-Aluminium peut-il rester en bouche ?
Non. Lorsqu'une structure en aluminium est utilisée pour une procédure d'essayage ou de vérification, sa présence en bouche doit être limitée au temps nécessaire au contrôle. Elle doit être retirée à l'issue de l'essayage et ne doit jamais constituer une restauration permanente.
Le TA-Aluminium est-il un dispositif médical ?
Non. Whitepeaks indique explicitement que le TA-Aluminium n'est pas un dispositif médical. Il est commercialisé comme matériau pour essais d'usinage, prototypage et modélisation.
Quel est l'intérêt économique par rapport au titane ?
Une structure de test en aluminium permet de contrôler la conception avant d'engager le matériau définitif. Lorsqu'une modification est nécessaire, elle peut donc être effectuée avant l'usinage d'une structure définitive plus coûteuse.
Quelles dimensions sont disponibles chez Massilia Dental ?
Le TA-Aluminium Whitepeaks est proposé par Massilia Dental en diamètre Ø 98 mm dans les épaisseurs 15 mm et 20 mm.
Tester en aluminium avant d'usiner le matériau définitif
Le TA-Aluminium Whitepeaks permet d'ajouter une étape de contrôle simple et économique au flux de travail CAD/CAM.
Facile à usiner, il est particulièrement intéressant pour les essais d'usinage, prototypes, structures de test et travaux de vérification.
Pour une barre ou une structure implantaire complexe, cette étape intermédiaire permet de matérialiser la conception, de procéder aux contrôles nécessaires et, le cas échéant, de corriger le travail avant d'engager le matériau définitif.
