Bafix Hemi Arcade DTDS – Système de modèles dentaires sans pins laboratoire
Gagnez 123 points de fidélité
Référence: BX-H-AF
Livraison gratuite dès 198 €*
Paiement sécurisé - SSL
Livraison 24/48 h France à J+2
Livraison 2 à 5 jours Europe
Paiement par virement
Paiement par chèque*
Paiement en 3 fois**
** Pour un achat de 300 à 1100 € en France (Choix dans le panier) - *Uniquement en France
Marque : DTDS
SKU : BX-H-AF

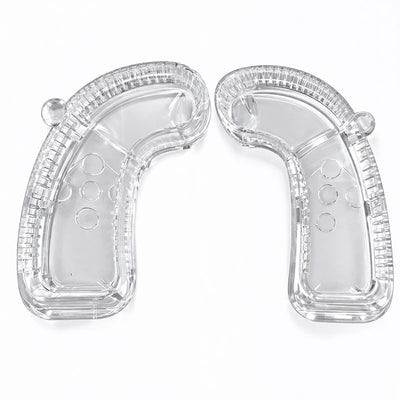

Hémi-arcade
Système sans pins
25 droites + 25 gauches
Bafix Hemi Arcade DTDS – système sans pins pour modèles dentaires à dies
Le Bafix Hemi Arcade DTDS est un système de socle partiel destiné à la réalisation de modèles dentaires à dies sans pins. Il permet de travailler les empreintes partielles, les hémi-arcades et les petits cas de prothèse conjointe avec un flux plus rapide et plus économique qu’un montage traditionnel à pins.
Grâce à son principe droite / gauche avec clips intégrés, il facilite le repositionnement des dies, limite les manipulations au poste plâtre et permet de préparer des modèles propres, stables et reproductibles pour le laboratoire de prothèse dentaire.
Sans pins
Aucun perçage ni collage de pins
Hémi-arcade
Adapté aux empreintes partielles
Clips intégrés
Repositionnement fiable des dies
Boîte complète
25 droites + 25 gauches + clips
Un système demi-arcade pour accélérer la fabrication des modèles
Dans un laboratoire dentaire, la préparation des modèles à dies représente une étape répétitive qui demande précision, stabilité et régularité. Les systèmes traditionnels à pins restent très utilisés, mais ils imposent plusieurs opérations : perçage, collage, mise en place des pins, contrôle du parallélisme et gestion des consommables.
Le Bafix Hemi Arcade simplifie cette étape en supprimant la mise en pins. Le modèle est préparé directement dans un socle partiel transparent, avec des clips de fixation qui permettent de maintenir puis repositionner les éléments après séparation.
Cette solution est particulièrement adaptée aux empreintes partielles, aux reconstructions localisées, aux couronnes, bridges courts, travaux implantaires simples et modèles destinés à être sciés puis travaillés comme des dies conventionnels.
Applications au laboratoire de prothèse dentaire
Le Bafix Hemi Arcade DTDS est conçu pour les travaux nécessitant un modèle partiel, propre et rapidement exploitable.
- Modèles dentaires à dies sans pins.
- Empreintes partielles et hémi-arcades.
- Prothèse conjointe.
- Couronnes unitaires et bridges courts.
- Travaux implantaires localisés.
- Modèles analogiques ou intégrés dans un flux de travail numérique.
- Préparation de modèles à scier avec dies repositionnables.
Une solution pensée pour les cas partiels
Le format hémi-arcade est intéressant lorsque le laboratoire n’a pas besoin d’un socle complet. Il permet de concentrer le travail sur la zone utile, tout en conservant un modèle stable et plus léger à manipuler.
Cette approche facilite la production des petits cas, réduit le volume de plâtre nécessaire et permet de travailler avec une base adaptée aux restaurations localisées, sans multiplier les étapes techniques.
Pourquoi passer à un système sans pins ?
Un système sans pins permet de simplifier la préparation du modèle en supprimant plusieurs manipulations qui peuvent être longues ou sources de variations. Le laboratoire n’a plus besoin de percer la base, de coller les pins ni de contrôler leur parallélisme.
Avec Bafix Hemi Arcade, les clips et la géométrie du socle participent au repositionnement des dies. Le travail reste proche d’un modèle conventionnel à scier, mais le protocole devient plus direct, plus propre et plus économique.
Moins d’étapes
Suppression du perçage et du collage
Moins de consommables
Réduction des pins et colles
Travail propre
Moins de résidus au poste plâtre
Productivité
Flux plus rapide pour les cas répétitifs
Avantages laboratoire
- Suppression des pins dans le protocole Bafix.
- Gain de temps immédiat au poste plâtre.
- Moins d’erreurs liées au perçage ou au collage.
- Modèles propres, reproductibles et simples à manipuler.
- Clips de positionnement pour stabiliser les dies.
- Solution économique pour les petits cas et les hémi-arcades.
- Produit d’origine DTDS, transparent et conçu pour l’usage laboratoire.
Performance technique
- Repositionnement fiable des dies après sciage.
- Bonne stabilité des éléments individualisés.
- Réduction des risques de rotation selon le protocole de préparation.
- Compatible avec les flux analogiques et numériques.
- Utilisable avec des plâtres dentaires de type III ou IV selon le travail.
- Adapté à la préparation de modèles pour couronnes, bridges et travaux CAD CAM.
Mode d’utilisation résumé du Bafix Hemi Arcade
1 : Préparer l’empreinte partielle, retirer les excès gênants et vérifier que la zone de travail est propre avant la coulée.
2 : Effectuer des marques de positionnement sur l’empreinte et sur le Bafix pour centrer correctement le socle demi-arcade.
3 : Couler l’empreinte et le Bafix avec un plâtre adapté, idéalement un plâtre classe IV haute dureté pour les modèles de précision.
4 : Positionner le Bafix sur l’empreinte en utilisant les repères réalisés auparavant, puis laisser le plâtre prendre correctement.
5 : Après la prise du plâtre, tapoter légèrement le Bafix avec un petit marteau de laboratoire pour détacher les restes de plâtre.
6 : Retirer les fixations latérales à l’aide d’un couteau à plâtre, puis préparer le modèle avec sciage des dies.
Le système Bafix permet également une présentation propre des prothèses sur modèle lors de la livraison au cabinet, selon l’organisation interne du laboratoire.
Repositionnement des dies et stabilité du modèle
Le repositionnement des dies est l’un des points clés d’un modèle de travail. Avec un système traditionnel à pins, la stabilité dépend du perçage, du collage, de la qualité du pin et de la précision du socle.
Le Bafix Hemi Arcade utilise une autre logique : le socle, les clips et les repères de positionnement guident la séparation puis le repositionnement des segments. Le laboratoire gagne en simplicité tout en conservant un modèle destiné à être travaillé, contrôlé et ajusté comme un modèle à dies classique.
Repères
Marquage Bafix et empreinte avant coulée

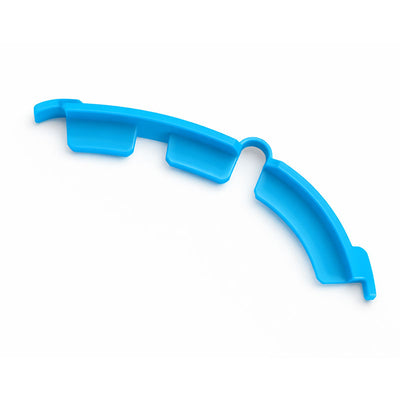

Clips
Maintien et libération des segments
Dies
Préparation après sciage du modèle
Contrôle
Vérification du repositionnement avant travail
Bafix Hemi Arcade vs système à pins traditionnel
Le choix entre un système sans pins et un système à pins dépend du type de cas, des habitudes du laboratoire, du volume de production et de l’exigence de chaque travail. Les deux approches peuvent coexister dans un laboratoire moderne.
| Critères | Bafix Hemi Arcade | Système à pins classique |
|---|---|---|
| Temps de mise en œuvre | Très rapide, sans perçage ni collage de pins. | Plus long, avec perçage, collage et contrôle des pins. |
| Coût matériel | Économique grâce à la suppression des pins. | Coût récurrent des pins, colles et accessoires. |
| Équipement nécessaire | Aucune foreuse à pins nécessaire pour ce protocole. | Foreuse ou système de positionnement des pins requis. |
| Repositionnement | Guidé par le socle et les clips intégrés. | Dépend du perçage, des pins et de leur mise en place. |
| Propreté du travail | Flux plus propre, sans résidus de colle. | Risque de résidus de colle et d’imprécisions de montage. |
| Productivité | Optimisée pour les cas partiels et répétitifs. | Processus plus traditionnel, souvent plus long. |
Conseils pour exploiter le système Bafix Hemi
- Utiliser un plâtre haute précision, type III ou IV selon les travaux.
- Privilégier un plâtre classe IV pour les cas nécessitant une haute stabilité.
- Contrôler les repères de positionnement avant la coulée.
- Éviter les vibrations excessives qui pourraient perturber la base.
- Laisser le plâtre prendre correctement avant de retirer les clips.
- Contrôler le repositionnement dès la première séparation des dies.
Erreurs à éviter
- Positionner le socle sans repères de centrage.
- Utiliser un plâtre trop fluide ou inadapté au travail demandé.
- Démouler trop tôt après la prise du plâtre.
- Forcer les clips au lieu de les retirer progressivement.
- Scier les dies trop agressivement.
- Confondre un cas demi-arcade avec un cas nécessitant un socle complet.
Ressource vidéo BAFIX DTDS
DTDS met à disposition une rubrique multimédia dédiée au système BAFIX, avec notamment des vidéos de démonstration pas à pas et des conseils d’utilisation du système.
Consultez les supports de travail DTDS pour retrouver les étapes de préparation, coulée, démoulage et individualisation du modèle BAFIX.
Compatible avec les flux analogiques et numériques
Le Bafix Hemi Arcade peut être utilisé dans un laboratoire travaillant en méthode classique ou dans un environnement intégrant la CFAO dentaire. Le modèle peut être préparé, scié, contrôlé et exploité comme support de travail physique, puis intégré selon l’organisation numérique du laboratoire.
Pour les cas CAD CAM, la qualité du modèle reste importante : empreinte bien coulée, base propre, dies stables, limites lisibles et repositionnement fiable. Le système sans pins contribue à une préparation plus rapide tout en conservant une base exploitable pour le contrôle prothétique.
Flux analogique
- Préparation du modèle en plâtre.
- Sciage manuel des dies.
- Contrôle des limites et ajustages.
- Travail classique de prothèse conjointe.
Flux numérique
- Modèle exploitable dans une organisation CAD CAM.
- Contrôle physique des préparations.
- Support possible pour phases de scanner selon équipement.
- Complément du flux numérique au laboratoire.
Caractéristiques techniques du Bafix Hemi Arcade DTDS
| Produit | Bafix Hemi Arcade |
|---|---|
| Marque | DTDS – Development & Technology of Dental Systems |
| Référence / SKU | BX-H-AF |
| Type | Système de socle partiel pour modèles dentaires à dies |
| Principe | Modèle sans pins avec clips de fixation |
| Format | Hémi-arcade droite et gauche |
| Conditionnement | Boîte de 50 pièces |
| Composition | 25 éléments hémi-arcade droite + 25 éléments hémi-arcade gauche + clips |
| Couleur | Transparent |
| Matériau indiqué fabricant | Polycarbonate selon la fiche DTDS BAFIX HALF |
| Application | Prothèse conjointe, couronnes, bridges, implantologie localisée et modèles CAD CAM |
| Origine | Produit fabricant DTDS |
Produits complémentaires recommandés

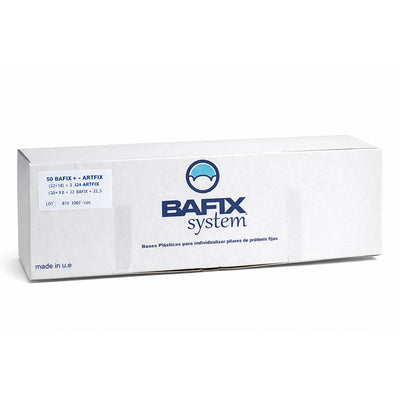

Livraison et contenu
Livraison : 1 boîte de Bafix Hemi Arcade DTDS contenant 25 éléments hémi-arcade droite, 25 éléments hémi-arcade gauche et les clips de fixation inclus. Couleur : transparent. Produit d’origine fabricant DTDS.
Liens utiles pour compléter le protocole
Pour choisir un plâtre adapté aux modèles à dies, consultez la sélection de plâtres dentaires de laboratoire.
Pour les laboratoires qui conservent également un flux à pins traditionnel, les pins Profix Renfert restent disponibles.
Utile pour tapoter légèrement le Bafix après prise du plâtre afin de détacher les restes de plâtre selon le protocole.
Après démoulage et retrait des clips, le modèle peut être préparé par sciage des dies selon la méthode habituelle.
FAQ – Bafix Hemi Arcade DTDS
Le Bafix Hemi Arcade remplace-t-il les pins ?
Oui, le principe du système Bafix Hemi Arcade est de réaliser des modèles à dies sans mise en pins. Le laboratoire n’a pas besoin de percer la base ni de coller des pins dans ce protocole.
Le repositionnement se fait grâce au socle, aux clips et à la préparation du modèle. Pour les laboratoires qui travaillent encore avec un système traditionnel, il reste possible d’utiliser des pins Profix Renfert sur d’autres cas nécessitant ce protocole.
Quelle est la différence entre Bafix complet et Bafix Hemi Arcade ?
Le Bafix complet est destiné aux modèles plus étendus, tandis que le Bafix Hemi Arcade est conçu pour les empreintes partielles et les demi-arcades. Il permet de travailler uniquement la zone utile, avec un socle plus compact.
Cette version est particulièrement adaptée aux petits cas de prothèse conjointe, aux couronnes, bridges courts, reconstructions localisées et travaux où un socle complet n’est pas nécessaire.
Est-ce compatible avec tous les plâtres dentaires ?
Le système peut être utilisé avec les plâtres dentaires de type III ou IV employés en laboratoire, sous réserve de respecter les protocoles de mélange, de coulée et de prise du fabricant du plâtre.
Pour exploiter au mieux la stabilité des dies et la précision du modèle, un plâtre classe IV haute dureté est recommandé dans les cas exigeants. Une sélection de plâtres dentaires pour coulée des empreintes peut être utilisée selon les habitudes du laboratoire.
Le Bafix Hemi Arcade est-il adapté au CAD CAM ?
Oui, il peut s’intégrer dans un laboratoire travaillant en flux analogique ou numérique. Le modèle physique reste utile pour contrôler les limites, vérifier les ajustages, manipuler les dies et accompagner les étapes CAD CAM selon l’organisation du laboratoire.
Comme pour tout modèle destiné à un flux numérique, la précision dépend de la qualité de l’empreinte, du plâtre, du soclage, du sciage et du contrôle du repositionnement des dies.
Pourquoi choisir des produits originaux DTDS ?
Les produits d’origine DTDS sont conçus pour fonctionner avec la géométrie, les clips et les accessoires du système Bafix. Cette cohérence permet de conserver un protocole plus fiable et plus régulier au laboratoire.
Un système de modèle à dies repose sur la précision de ses composants. Utiliser des éléments compatibles et de qualité constante limite les variations, améliore la stabilité et facilite le repositionnement des dies après sciage.
Quel est le conditionnement livré ?
La livraison comprend une boîte de 50 pièces : 25 éléments hémi-arcade droite, 25 éléments hémi-arcade gauche et les clips de fixation inclus. La couleur est transparente et le produit est présenté comme un produit d’origine DTDS.
Le plâtre, les instruments de sciage, marteau, couteau à plâtre, isolants et autres consommables de laboratoire ne sont pas inclus sauf indication contraire dans le panier ou dans une offre spécifique.
Une solution demi-arcade rapide et économique pour modèles sans pins
Le Bafix Hemi Arcade DTDS est une solution pratique pour les laboratoires de prothèse dentaire qui souhaitent gagner du temps sur la préparation des modèles partiels, tout en supprimant les étapes de mise en pins.
Son format droite / gauche, ses clips intégrés et sa conception transparente permettent de réaliser des modèles à dies propres, stables et adaptés aux travaux de prothèse conjointe, couronnes, bridges courts, implantologie localisée et flux CAD CAM.
Livré en boîte de 50 pièces avec 25 éléments droits, 25 éléments gauches et clips inclus, il constitue une solution efficace pour moderniser le poste plâtre, réduire les consommables et améliorer la régularité de production des modèles hémi-arcade.
